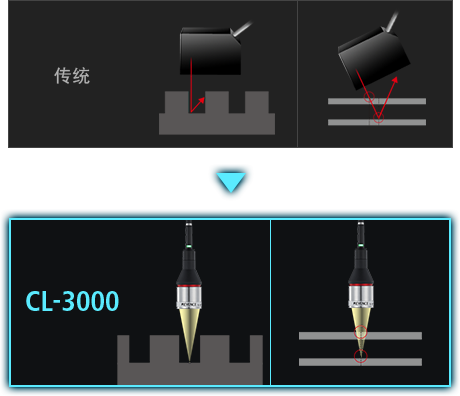

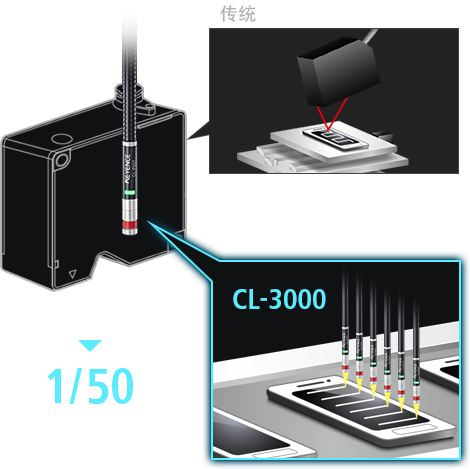

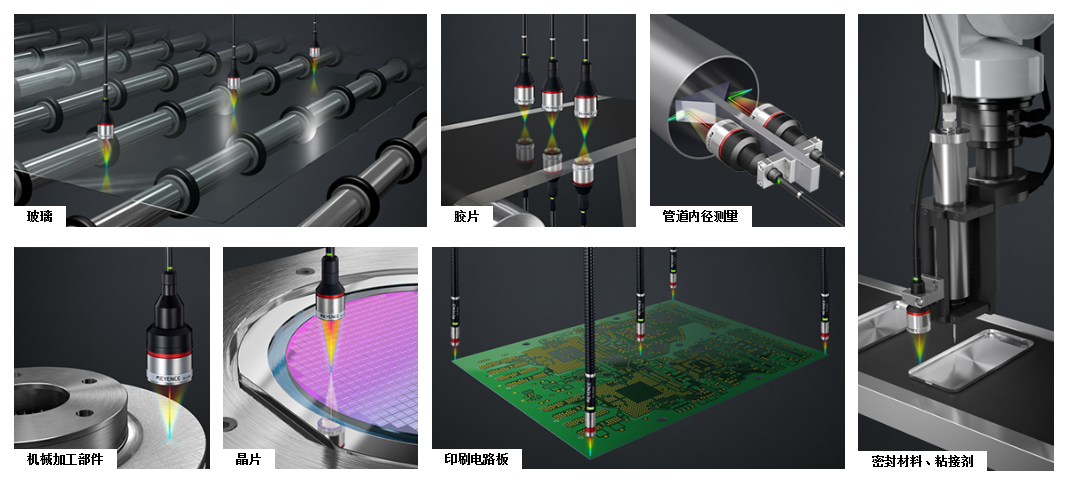

CL-3000系列彩色激光同轴位移计

型号

CL-3000

类型

控制器

光学单元连接台数

控制器单体： 2 台 使用增设单元 / 中继单元：6 台

接口

EtherNet/IP^TM

支持循环通信、消息通信 RPI: 1 ～ 10,000ms(0.5ms 单位)

最多联机数 8 一致性测试符合 Version.CT14 标准 无法与 PROFINET、PLC 链接同时使用

PROFINET

符合 Conformance Class A 无法与 EtherNet/IP、PLC 链接同时使用

PLC 链接

支持三菱电机公司生产的 MELSEC iQ-R 系列、iQ-F 系列、Q 系列、L 系列、FX 系列

无法与 EtherNet/IP、PROFINET 同时使用

Ethernet

采用与 PC、PLC 的无协议指令通信，可进行测量数据输出及控制的输入输出

可与 CL-NavigatorN 通信 100Base-TX

USB

可与 CL-NavigatorN 通信 依据 USB 2.0 HighSpeed

RS-232C

采用与 PC、PLC 的无协议指令通信，可进行测量数据输出及控制的输入输出

波特率： 9600 ～ 115200 bps 数据长度： 8 bit 停止位： 1 bit 奇偶性： 无 / 偶数 / 奇数

端子(IN)

13 点 (可根据软件切换功能)

端子(OUT)

11 点 ^*1(可根据软件切换功能)

额定

电源电压

24 VDC ± 10%

最大消耗电流

连接 1 台光学单元时： 连接 4 台 0.86 A 光学单元时： 连接 6 台 3.3 A 光学单元时： 4.5 A

环境抗耐性

使用环境温度

0 至 50 ℃

工作环境湿度

20 至 85 % RH(无结露)

耐振动性

10 至 57 Hz 多幅振幅 0.3 mm X、Y、Z 方向各 2 小时

显示器／ 设定支持软件

CL-NavigatorN

重量

约 600 g

CL-NavigatorN 操作系统环境

支持 OS

Windows^Ⓡ 10^*2 / Windows^Ⓡ 7^*3

CPU

Celeron Dualcore 1.7GHz 以上

存储容量

4 GB 以上

硬盘可用空间

1 GB 以上

显示器分辨率

XGA(1024 x 768 像素)以上

^*1 支持 NPN 输入设备的正极公共连接和支持 PNP 输入设备的负极公共连接两者皆可。

^*2 对应 Home、Pro、Enterprise 的各版本。

^*3 对应Home Premium、Professional、Ultimate 的各版本。

● Windows^Ⓡ、Excel 为美国Microsoft Corporation 在美国及其它国家的注册商标或商标。

型号

CL-L007N^*1

CL-L015N^*1

CL-L030N^*1

CL-L070N^*1

类型

光学单元

探头

CL-L007 ^*1

CL-L015 ^*1

CL-L030 ^*1

CL-L070 ^*1

基准距离

7 mm

15 mm

30 mm

70 mm

标准设定范围

测量范围

± 1.5 mm

± 1.3 mm

± 3.7 mm

± 10 mm

直线性

± 2.1 µm ^*2

± 0.49 µm ^*2

± 0.94 µm ^*2

± 2.2 µm ^*2

高精度测量范围

测量范围

± 0.5 mm

± 1.0 mm

± 3.0 mm

直线性

± 0.91 µm ^*2

± 0.41 µm ^*2

± 0.72 µm ^*2

± 2.0 µm ^*2

分辨率

0.25 µm ^*3

光点直径

ø 750 µm

ø 300 µm

ø 500 µm

ø 600 µm

激光级别

光学单元

Class 1

采样周期

100/200/500/1000 µs(4 段可调)

环境抗耐性

保护结构

探头

IP67(IEC60529)

环境光照

物体面照度 30000 lux(白炽灯)

使用环境温度

0 至 50℃

工作环境湿度

20 至 85%RH(无结露)

耐振动性

探头

10 至 57 Hz 多幅振幅 1.5 mm X、Y、Z 方向各 2 小时

光学单元

10 至 57 Hz 多幅振幅 0.3 mm X、Y、Z 方向各 2 小时

耐冲击性

15G 6 ms

温度特性

探头

0.005% of F.S. /℃

光学单元

0.015% of F.S. /℃

材质

探头

SUS

前部：SUS 后部：铝合金

光学单元

聚碳酸酯

重量

探头

约 140 g

约 180 g

约 200 g

约 280 g

光学单元

约 1600 g

^*1 探头和光学单元可进行微调。无互换性。

^*2 通过位移模式测量本公司标准工件(镜面体)的值。

^*3 按平均次数 16384 次测量本公司标准工件(镜面体)的值。

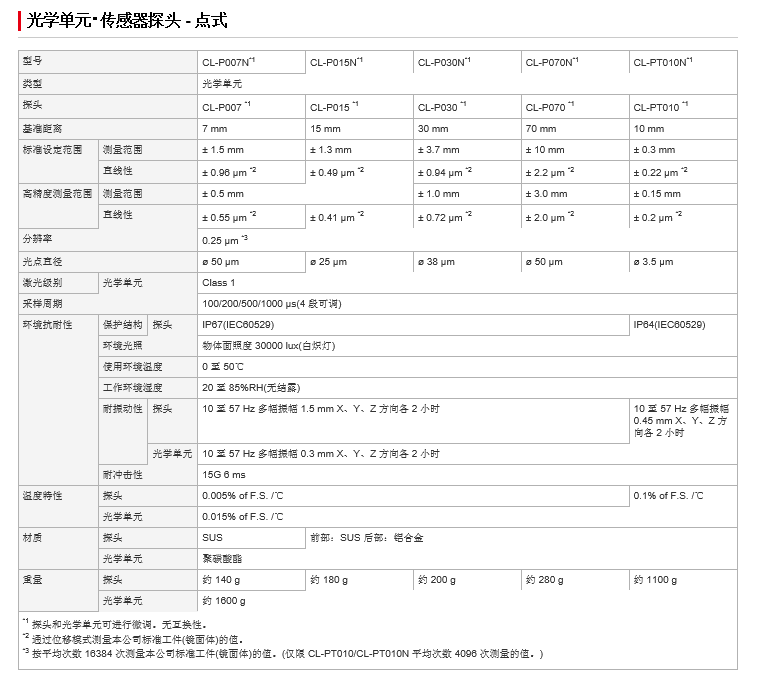

型号

CL-P007N^*1

CL-P015N^*1

CL-P030N^*1

CL-P070N^*1

CL-PT010N^*1

类型

光学单元

探头

CL-P007 ^*1

CL-P015 ^*1

CL-P030 ^*1

CL-P070 ^*1

CL-PT010 ^*1

基准距离

7 mm

15 mm

30 mm

70 mm

10 mm

标准设定范围

测量范围

± 1.5 mm

± 1.3 mm

± 3.7 mm

± 10 mm

± 0.3 mm

直线性

± 0.96 µm ^*2

± 0.49 µm ^*2

± 0.94 µm ^*2

± 2.2 µm ^*2

± 0.22 µm ^*2

高精度测量范围

测量范围

± 0.5 mm

± 1.0 mm

± 3.0 mm

± 0.15 mm

直线性

± 0.55 µm ^*2

± 0.41 µm ^*2

± 0.72 µm ^*2

± 2.0 µm ^*2

± 0.2 µm ^*2

分辨率

0.25 µm ^*3

光点直径

ø 50 µm

ø 25 µm

ø 38 µm

ø 50 µm

ø 3.5 µm

激光级别

光学单元

Class 1

采样周期

100/200/500/1000 µs(4 段可调)

环境抗耐性

保护结构

探头

IP67(IEC60529)

IP64(IEC60529)

环境光照

物体面照度 30000 lux(白炽灯)

使用环境温度

0 至 50℃

工作环境湿度

20 至 85%RH(无结露)

耐振动性

探头

10 至 57 Hz 多幅振幅 1.5 mm X、Y、Z 方向各 2 小时

10 至 57 Hz 多幅振幅 0.45 mm X、Y、Z 方向各 2 小时

光学单元

10 至 57 Hz 多幅振幅 0.3 mm X、Y、Z 方向各 2 小时

耐冲击性

15G 6 ms

温度特性

探头

0.005% of F.S. /℃

0.1% of F.S. /℃

光学单元

0.015% of F.S. /℃

材质

探头

SUS

前部：SUS 后部：铝合金

光学单元

聚碳酸酯

重量

探头

约 140 g

约 180 g

约 200 g

约 280 g

约 1100 g

光学单元

约 1600 g

^*1 探头和光学单元可进行微调。无互换性。

^*2 通过位移模式测量本公司标准工件(镜面体)的值。

^*3 按平均次数 16384 次测量本公司标准工件(镜面体)的值。(仅限 CL-PT010/CL-PT010N 平均次数 4096 次测量的值。)
