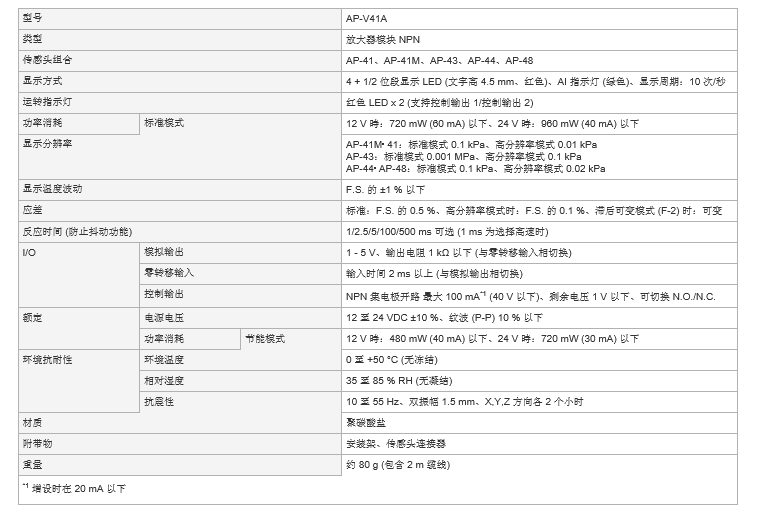

型号 |
AP-V41A |
||
|
类型 |
放大器模块 NPN |
||
|
传感头组合 |
AP-41、AP-41M、AP-43、AP-44、AP-48 |
||
|
显示方式 |
4 + 1/2 位段显示 LED (文字高 4.5 mm、红色)、AI 指示灯 (绿色)、显示周期：10 次/秒 |
||
|
运转指示灯 |
红色 LED x 2 (支持控制输出 1/控制输出 2) |
||
|
功率消耗 |
标准模式 |
12 V 時：720 mW (60 mA) 以下、24 V 時：960 mW (40 mA) 以下 |
|
|
显示分辨率 |
AP-41M・41：标准模式 0.1 kPa、高分辨率模式 0.01 kPa |
||
|
AP-43：标准模式 0.001 MPa、高分辨率模式 0.1 kPa |
|||
|
AP-44・AP-48：标准模式 0.1 kPa、高分辨率模式 0.02 kPa |
|||
|
显示温度波动 |
F.S. 的 ±1 % 以下 |
||
|
应差 |
标准：F.S. 的 0.5 %、高分辨率模式时：F.S. 的 0.1 %、滞后可变模式 (F-2) 时：可变 |
||
|
反应时间 (防止抖动功能) |
1/2.5/5/100/500 ms 可选 (1 ms 为选择高速时) |
||
|
I/O |
模拟输出 |
1 - 5 V、输出电阻 1 kΩ 以下 (与零转移输入相切换) |
|
|
零转移输入 |
输入时间 2 ms 以上 (与模拟输出相切换) |
||
|
控制输出 |
NPN 集电极开路 最大 100 mA*1 (40 V 以下)、剩余电压 1 V 以下、可切换 N.O./N.C. |
||
|
额定 |
电源电压 |
12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下 |
|
|
功率消耗 |
节能模式 |
12 V 時：480 mW (40 mA) 以下、24 V 時：720 mW (30 mA) 以下 |
|
|
环境抗耐性 |
环境温度 |
0 至 +50 °C (无冻结) |
|
|
相对湿度 |
35 至 85 % RH (无凝结) |
||
|
抗震性 |
10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 |
||
|
材质 |
聚碳酸盐 |
||
|
附带物 |
安装架、传感头连接器 |
||
|
重量 |
约 80 g (包含 2 m 缆线) |
||
|
*1 增设时在 20 mA 以下 |
|||
|

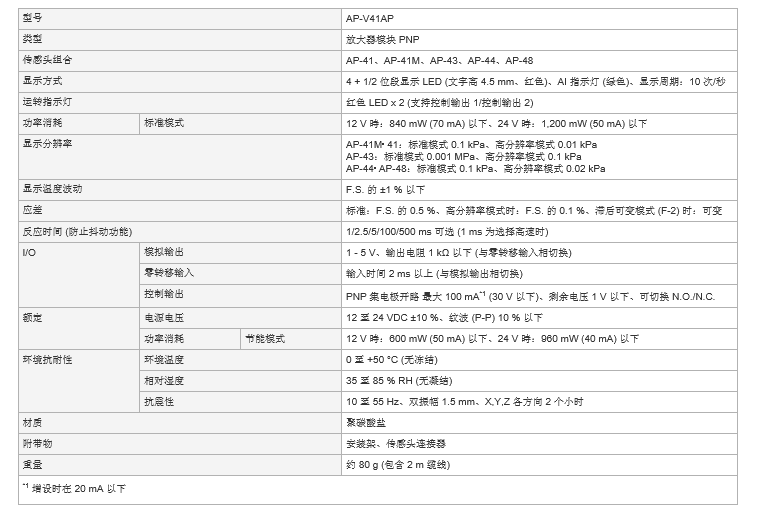

型号 |
AP-V41AP |
||
|
类型 |
放大器模块 PNP |
||
|
传感头组合 |
AP-41、AP-41M、AP-43、AP-44、AP-48 |
||
|
显示方式 |
4 + 1/2 位段显示 LED (文字高 4.5 mm、红色)、AI 指示灯 (绿色)、显示周期：10 次/秒 |
||
|
运转指示灯 |
红色 LED x 2 (支持控制输出 1/控制输出 2) |
||
|
功率消耗 |
标准模式 |
12 V 時：840 mW (70 mA) 以下、24 V 時：1,200 mW (50 mA) 以下 |
|
|
显示分辨率 |
AP-41M・41：标准模式 0.1 kPa、高分辨率模式 0.01 kPa |
||
|
AP-43：标准模式 0.001 MPa、高分辨率模式 0.1 kPa |
|||
|
AP-44・AP-48：标准模式 0.1 kPa、高分辨率模式 0.02 kPa |
|||
|
显示温度波动 |
F.S. 的 ±1 % 以下 |
||
|
应差 |
标准：F.S. 的 0.5 %、高分辨率模式时：F.S. 的 0.1 %、滞后可变模式 (F-2) 时：可变 |
||
|
反应时间 (防止抖动功能) |
1/2.5/5/100/500 ms 可选 (1 ms 为选择高速时) |
||
|
I/O |
模拟输出 |
1 - 5 V、输出电阻 1 kΩ 以下 (与零转移输入相切换) |
|
|
零转移输入 |
输入时间 2 ms 以上 (与模拟输出相切换) |
||
|
控制输出 |
PNP 集电极开路 最大 100 mA*1 (30 V 以下)、剩余电压 1 V 以下、可切换 N.O./N.C. |
||
|
额定 |
电源电压 |
12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下 |
|
|
功率消耗 |
节能模式 |
12 V 時：600 mW (50 mA) 以下、24 V 時：960 mW (40 mA) 以下 |
|
|
环境抗耐性 |
环境温度 |
0 至 +50 °C (无冻结) |
|
|
相对湿度 |
35 至 85 % RH (无凝结) |
||
|
抗震性 |
10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 各方向 2 个小时 |
||
|
材质 |
聚碳酸盐 |
||
|
附带物 |
安装架、传感头连接器 |
||
|
重量 |
约 80 g (包含 2 m 缆线) |
||
|
*1 增设时在 20 mA 以下 |
|||
|

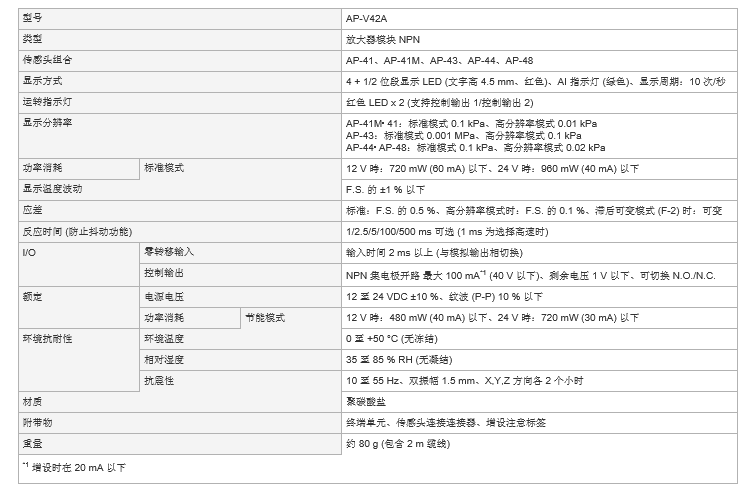

型号 |
AP-V42A |
||
|
类型 |
放大器模块 NPN |
||
|
传感头组合 |
AP-41、AP-41M、AP-43、AP-44、AP-48 |
||
|
显示方式 |
4 + 1/2 位段显示 LED (文字高 4.5 mm、红色)、AI 指示灯 (绿色)、显示周期：10 次/秒 |
||
|
运转指示灯 |
红色 LED x 2 (支持控制输出 1/控制输出 2) |
||
|
显示分辨率 |
AP-41M・41：标准模式 0.1 kPa、高分辨率模式 0.01 kPa |
||
|
AP-43：标准模式 0.001 MPa、高分辨率模式 0.1 kPa |
|||
|
AP-44・AP-48：标准模式 0.1 kPa、高分辨率模式 0.02 kPa |
|||
|
功率消耗 |
标准模式 |
12 V 時：720 mW (60 mA) 以下、24 V 時：960 mW (40 mA) 以下 |
|
|
显示温度波动 |
F.S. 的 ±1 % 以下 |
||
|
应差 |
标准：F.S. 的 0.5 %、高分辨率模式时：F.S. 的 0.1 %、滞后可变模式 (F-2) 时：可变 |
||
|
反应时间 (防止抖动功能) |
1/2.5/5/100/500 ms 可选 (1 ms 为选择高速时) |
||
|
I/O |
零转移输入 |
输入时间 2 ms 以上 (与模拟输出相切换) |
|
|
控制输出 |
NPN 集电极开路 最大 100 mA*1 (40 V 以下)、剩余电压 1 V 以下、可切换 N.O./N.C. |
||
|
额定 |
电源电压 |
12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下 |
|
|
功率消耗 |
节能模式 |
12 V 時：480 mW (40 mA) 以下、24 V 時：720 mW (30 mA) 以下 |
|
|
环境抗耐性 |
环境温度 |
0 至 +50 °C (无冻结) |
|
|
相对湿度 |
35 至 85 % RH (无凝结) |
||
|
抗震性 |
10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 |
||
|
材质 |
聚碳酸盐 |
||
|
附带物 |
终端单元、传感头连接连接器、增设注意标签 |
||
|
重量 |
约 80 g (包含 2 m 缆线) |
||
|
*1 增设时在 20 mA 以下 |
|||
|
型号 |
AP-V42AP |
||
|
类型 |
放大器模块 PNP |
||
|
传感头组合 |
AP-41、AP-41M、AP-43、AP-44、AP-48 |
||
|
显示方式 |
4 + 1/2 位段显示 LED (文字高 4.5 mm、红色)、AI 指示灯 (绿色)、显示周期：10 次/秒 |
||
|
运转指示灯 |
红色 LED x 2 (支持控制输出 1/控制输出 2) |
||
|
显示分辨率 |
AP-41M・41：标准模式 0.1 kPa、高分辨率模式 0.01 kPa |
||
|
AP-43：标准模式 0.001 MPa、高分辨率模式 0.1 kPa |
|||
|
AP-44・AP-48：标准模式 0.1 kPa、高分辨率模式 0.02 kPa |
|||
|
功率消耗 |
标准模式 |
12 V 時：840 mW (70 mA) 以下、24 V 時：1,200 mW (50 mA) 以下 |
|
|
显示温度波动 |
F.S. 的 ±1 % 以下 |
||
|
应差 |
标准：F.S. 的 0.5 %、高分辨率模式时：F.S. 的 0.1 %、滞后可变模式 (F-2) 时：可变 |
||
|
反应时间 (防止抖动功能) |
1/2.5/5/100/500 ms 可选 (1 ms 为选择高速时) |
||
|
I/O |
零转移输入 |
输入时间 2 ms 以上 (与模拟输出相切换) |
|
|
控制输出 |
PNP 集电极开路 最大 100 mA*1 (30 V 以下)、剩余电压 1 V 以下、可切换 N.O./N.C. |
||
|
额定 |
电源电压 |
12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下 |
|
|
功率消耗 |
节能模式 |
12 V 時：600 mW (50 mA) 以下、24 V 時：960 mW (40 mA) 以下 |
|
|
环境抗耐性 |
环境温度 |
0 至 +50 °C (无冻结) |
|
|
相对湿度 |
35 至 85 % RH (无凝结) |
||
|
抗震性 |
10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 各方向 2 个小时 |
||
|
材质 |
聚碳酸盐 |
||
|
附带物 |
终端单元、传感头连接连接器、增设注意标签 |
||
|
重量 |
约 80 g (包含 2 m 缆线) |
||
|
*1 增设时在 20 mA 以下 |
|||
