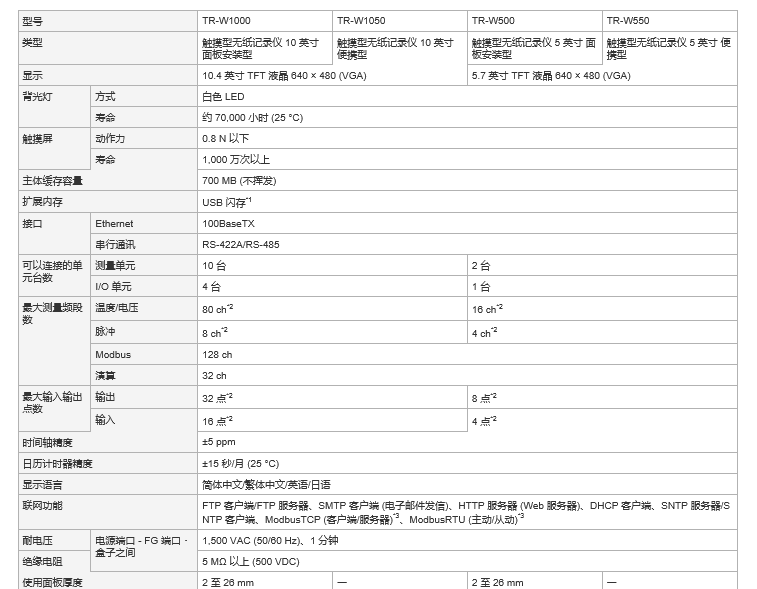

型号 |
TR-W1000 |
TR-W1050 |
TR-W500 |
TR-W550 |
|
|
类型 |
触摸型无纸记录仪 10 英寸 面板安装型 |
触摸型无纸记录仪 10 英寸 便携型 |
触摸型无纸记录仪 5 英寸 面板安装型 |
触摸型无纸记录仪 5 英寸 便携型 |
|
|
显示 |
10.4 英寸 TFT 液晶 640 × 480 (VGA) |
5.7 英寸 TFT 液晶 640 × 480 (VGA) |
|||
|
背光灯 |
方式 |
白色 LED |
|||
|
寿命 |
约 70,000 小时 (25 °C) |
||||
|
触摸屏 |
动作力 |
0.8 N 以下 |
|||
|
寿命 |
1,000 万次以上 |
||||
|
主体缓存容量 |
700 MB (不挥发) |
||||
|
扩展内存 |
USB 闪存*1 |
||||
|
接口 |
Ethernet |
100BaseTX |
|||
|
串行通讯 |
RS-422A/RS-485 |
||||
|
可以连接的单元台数 |
测量单元 |
10 台 |
2 台 |
||
|
I/O 单元 |
4 台 |
1 台 |
|||
|
最大测量频段数 |
温度/电压 |
80 ch*2 |
16 ch*2 |
||
|
脉冲 |
8 ch*2 |
4 ch*2 |
|||
|
Modbus |
128 ch |
||||
|
演算 |
32 ch |
||||
|
最大输入输出点数 |
输出 |
32 点*2 |
8 点*2 |
||
|
输入 |
16 点*2 |
4 点*2 |
|||
|
时间轴精度 |
±5 ppm |
||||
|
日历计时器精度 |
±15 秒/月 (25 °C) |
||||
|
显示语言 |
简体中文/繁体中文/英语/日语 |
||||
|
联网功能 |
FTP 客户端/FTP 服务器、SMTP 客户端 (电子邮件发信)、HTTP 服务器 (Web 服务器)、DHCP 客户端、SNTP 服务器/SNTP 客户端、ModbusTCP (客户端/服务器)*3、ModbusRTU (主动/从动)*3 |
||||
|
耐电压 |
电源端口 - FG 端口・盒子之间 |
1,500 VAC (50/60 Hz)、1 分钟 |
|||
|
绝缘电阻 |
5 MΩ 以上 (500 VDC) |
||||
|
使用面板厚度 |
2 至 26 mm |
― |
2 至 26 mm |
― |
|
|

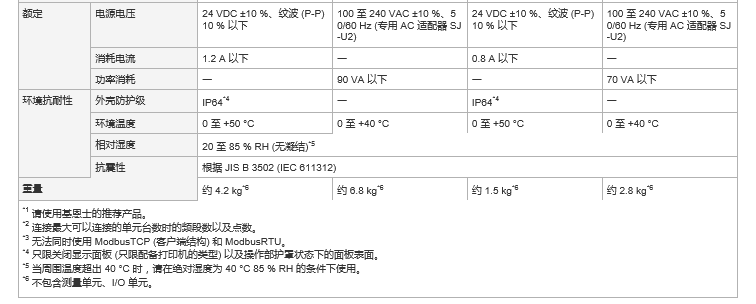

额定 |
电源电压 |
24 VDC ±10 %、纹波 (P-P) 10 % 以下 |
100 至 240 VAC ±10 %、50/60 Hz (专用 AC 适配器 SJ-U2) |
24 VDC ±10 %、纹波 (P-P) 10 % 以下 |
100 至 240 VAC ±10 %、50/60 Hz (专用 AC 适配器 SJ-U2) |
|
消耗电流 |
1.2 A 以下 |
― |
0.8 A 以下 |
― |
|
|
功率消耗 |
― |
90 VA 以下 |
― |
70 VA 以下 |
|
|
环境抗耐性 |
外壳防护级 |
IP64*4 |
― |
IP64*4 |
― |
|
环境温度 |
0 至 +50 °C |
0 至 +40 °C |
0 至 +50 °C |
0 至 +40 °C |
|
|
相对湿度 |
20 至 85 % RH (无凝结)*5 |
||||
|
抗震性 |
根据 JIS B 3502 (IEC 611312) |
||||
|
重量 |
约 4.2 kg*6 |
约 6.8 kg*6 |
约 1.5 kg*6 |
约 2.8 kg*6 |
|
|
*1 请使用基恩士的推荐产品。 |
|||||
|
*2 连接最大可以连接的单元台数时的频段数以及点数。 |
|||||
|
*3 无法同时使用 ModbusTCP (客户端结构) 和 ModbusRTU。 |
|||||
|
*4 只限关闭显示面板 (只限配备打印机的类型) 以及操作部护罩状态下的面板表面。 |
|||||
|
*5 当周围温度超出 40 °C 时，请在绝对湿度为 40 °C 85 % RH 的条件下使用。 |
|||||
|
*6 不包含测量单元、I/O 单元。 |
|||||
